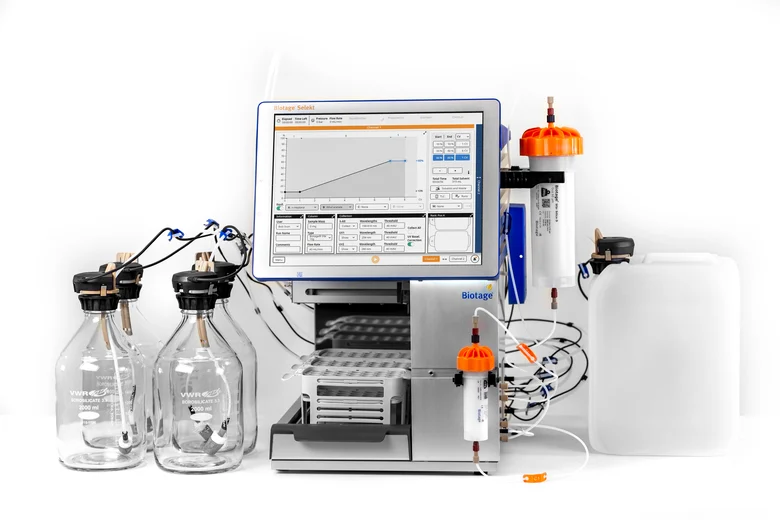

Sistema Biotage Selekt – Sistema Automatizado de Cromatografía Flash

Especificaciones Técnicas – Biotage® Selekt

Especificaciones Generales del Sistema
Ubicación
El sistema debe instalarse en una campana extractora de laboratorio con capacidad para manejar posibles fugas de solventes y proporcionar un flujo de aire adecuado para evitar la acumulación de vapores inflamables.

Temperatura Ambiente

• Operación: 15–32 °C (59–90 °F)
• Almacenamiento y transporte: -25–60 °C (-13–140 °F)

Humedad

• 20–95 % HR (sin condensación)

Altitud

• Operación: hasta 2000 m sobre el nivel del mar

Grado de Contaminación

• Nivel de contaminación 2, conforme a EN 60664-1

Suministro Eléctrico

• 100–127 V / 220–240 V CA, 50/60 Hz
• Conectar únicamente a tomas de corriente con puesta a tierra.

Fusibles

• T4A – 250 VAC, P/N 411916 (se requieren 2 unidades)

Potencia Máxima Consumida

• 300 VA

Materiales en Contacto con el Fluido

• Las partes húmedas del sistema están fabricadas con:
  Acero inoxidable, FFKM, PEEK, PP, PE, FEP, PTFE, sílice, PTFE con fibra de carbono, y sílice fundida.
  Estos materiales son resistentes a los solventes cromatográficos comunes.

Interfaz de Usuario

• Pantalla táctil: TFT LCD de 15,0” (resolución 1024 x 768 px), resistente a solventes

Conectividad

• Puertos:
  • 1 puerto Ethernet
  • 4 puertos USB
  • 2 puertos D-Sub de 9 pines
  • 1 puerto AUX

Entrada de Datos

• A través de pantalla táctil o conexión USB para teclado/mouse externos

Software

• Interfaz UNIX basada en Java con teclado QWERTY completo en pantalla

Certificaciones

• Marcados: CE, FCC
• Certificaciones: CB, NRTL

Especificaciones Operativas – Biotage® Selekt

Volumen de Columna

• Canales de columna: Dos canales

Suministro de Solvente

• Máximo: 4 reservorios de 5 litros en el contenedor secundario de solventes (opcional).
• Los reservorios mayores a 5 litros deben colocarse fuera del contenedor secundario.
• Nota: Para cumplir con las normativas de contención secundaria, no utilizar recipientes mayores a 4 litros dentro del contenedor secundario.

Compatibilidad de Tamaño de Viales

• Número máximo de fracciones:
  • 144 fracciones sin cambiar de rack
  • 288 fracciones con dos bandejas de recolección
    (utilizando racks de 13 x 100 mm)

Volumen Máximo de Fracciones

• 3.840 mL sin cambiar de rack
• 7.680 mL con dos bandejas de recolección
• Compatible con racks para frascos de 480 mL

Tipos de Racks Compatibles

• 13 x 100 mm
• 16 x 100 mm
• 16 x 150 mm
• 18 x 150 mm
• 25 x 150 mm
• 120 mL, 240 mL y 480 mL

Detector Interno – Longitud de Onda

• Rango UV: 200–400 nm
• Rango UV-VIS: 198–810 nm
• Rango de amplitud: 0 a 6.400 mAU (Unidades de Absorbancia)
• Precisión: ±5 mAU

Rango de Flujo

• 1–300 mL/min
• Incrementos de 1 mL/min

Rango de Presión

• 0–30 bar (0–3.000 kPa; 0–435 psi)

Precisión del Gradiente

• ±2 %

Un solo sistema, amplias capacidades

Con un caudal de 300 mL/min, presión máxima de 30 bar y capacidad para columnas de hasta 1,85 kg, el Biotage® Selekt es un sistema de purificación flash de alto rendimiento y excepcional versatilidad.

El equipo incluye:

• Detección UV/Vis

• Cuatro líneas de solventes con soporte para gradiente binario

• Dos líneas de columnas, que permiten el cambio automático entre métodos de fase normal y fase reversa.

Versátil por Elección

El Biotage® Selekt es un sistema modular que ofrece funciones avanzadas como:

• Escáner de código QR para identificación de columnas

• Gestión automatizada de racks

• Tecnología RFID

• Acceso en red

El sistema puede actualizarse fácilmente con accesorios opcionales, incluyendo:

• Monitoreo remoto

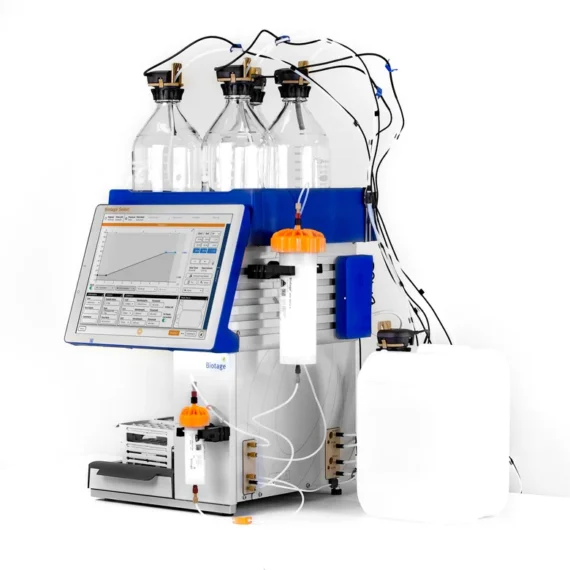

• Sensores de nivel de líquidos

• Detector de dispersión de luz evaporativa (ELSD)

Simplicidad por Diseño

La pantalla táctil proporciona un acceso intuitivo al software, permitiendo un control total del proceso de purificación con solo unos pocos clics.

El sistema incluye herramientas avanzadas que mejoran significativamente el flujo de trabajo:

• Optimización de Gradiente

• Recolección con Bandeja de Bypass

• Función de Colas (Queue)

• Eliminación de Desechos Iniciales (Initial Waste)

• Retención de Picos (Peak Hold)

• Visualización en 3D

Capacidad y Rendimiento: de 5 g a 1,85 kg

El Biotage® Selekt maneja de forma rutinaria columnas Biotage® Sfär desde 5 g hasta 340 g.

Con la adición de una válvula de seguridad, el sistema puede trabajar con columnas de hasta 1,85 kg.

Las columnas Biotage® Sfär ofrecen una altísima capacidad de carga, lo que permite seleccionar columnas de menor tamaño para realizar separaciones rápidas con un consumo mínimo de solventes.
