Amplia selección para sus necesidades individuales

La amplia gama de accesorios hace que el ZM 300 sea extremadamente versátil. La finura final deseada se puede determinar seleccionando el tamiz de anillos. Regla general: después de la molienda, aproximadamente el 80 % del material de la muestra tiene aproximadamente la mitad del tamaño de la abertura del tamiz. Puede elegir entre tamices con aberturas de 0,08 a 10 mm.


Setacci disponibili Para el ZM 300 se emplean tamices con borde reforzado, los cuales tienen 4 ranuras que permiten una fijación segura. Los tamices anulares de separación no solo cuentan con cuatro ranuras de fijación, sino que han sido diseñados de tal forma que guardan un espacio entre la malla y el rotor para evitar efectos de cizalla y la formación de calor.	Rotores Los rotores se ofrecen con 6, 12 o 24 dientes. El rotor estándar tiene 12 dientes y es apto para casi todo tipo de materiales y necesidades. Para las muestras fibrosas como la paja suele emplearse el rotor de 6 dientes, mientras que para muestras finas el rotor de 24 dientes es el más apropiado.	Trituración libre de metales pesados Para aquellas aplicaciones en las que es importante obtener muestras neutras para el análisis o se trituran materiales abrasivos, RETSCH ofrece herramientas de molienda en diversos materiales, tales como el titanio (con revestimiento de titanio-niobio), el acero 1.4404 o con revestimiento de carburo de tungsteno.

llgeneralcollectingvessels | Molino ultracentrífugo ZM 300

llproductnamek21 | Molino ultracentrífugo ZM 300

Recipientes colectores

En el recipiente colector estándar con un volumen nominal de 900 ml pueden triturarse hasta 300 ml de muestra en un solo paso. Con el cajetín para volúmenes grandes puede doblarse el volumen a 600 ml. Para el empleo de un ciclón con recipiente de paso se ofrecen diversos cajetines colectores con volumen útil de hasta 4500 ml.

Alimentador DR 100

El alimentador vibratorio cuenta con un puerto de conexión al molino a través del cual es controlada automáticamente la cantidad de muestra, evitando así una sobrecarga y el bloqueo del motor. De esta manera se garantiza una molienda uniforme con una alimentación máxima de la muestra. El uso del alimentador ha probado ser provechoso cuando se trabaja con grandes cantidades de muestra.

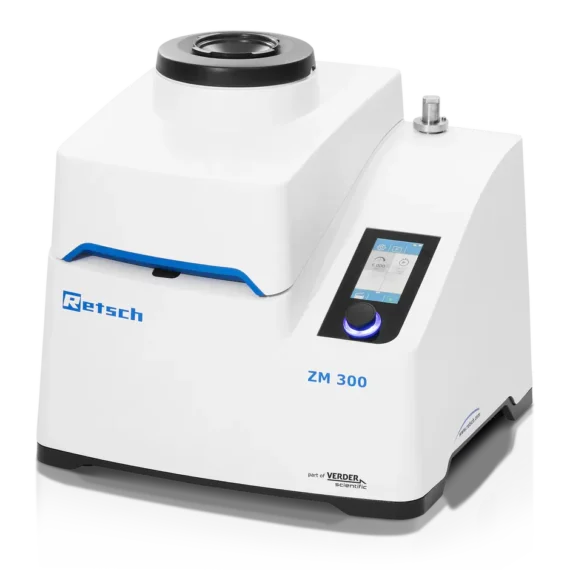

Molino ultracentrífugo ZM 300

Datos técnicos

Aplicación	molienda fina
Campos de aplicación	agricultura, alimentación, biología, geología / metalurgia, ingeniería / electrónica, materiales de construcción, medicina / farmacia, medio ambiente / reciclaje, química / plásticos
Tipo de material	blando, semiduro, quebradizo, fibroso
Principio de molienda	impacto, cizalla
Granulometría inicial*	< 10 mm
Granulometría final*	< 40 µm
Carga / cant. material alimentado*	300 ml con casete estándar 600 ml con casete de volumen 4500 ml / 2500 ml / 450 ml / 230 ml con ciclón
Velocidad a 50 Hz (60 Hz)	6.000 – 23.000 min-1, de libre selección
Velocidad periférica del rotor	31 – 119 m/s
Diámetro del rotor	99 mm
Tipos de rotor	6-tooth rotor / 12-tooth rotor / 24-tooth rotor
Material de las herramientas de molienda	acero inoxidable, titanio, acero inoxidable con revestimiento resistente al desgaste
Tamaños de tamiz	aberturas trapezoidales 0.08 / 0.12 / 0.20 / 0.25 / 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm aberturas rondas 3.00 / 4.00 / 5.00 / 6.00 / 10.00 mm
Duración de la molienda	–
Recipiente colector	900 ml con casete estándar 1200 ml con casete de volumen 5000 ml / 3000 ml / 500 ml / 250 ml con ciclón
Motor	motor asíncrono trifásico con convertidor de frecuencia
Alimentación de red	monofásica
Tipo de protección	IP 30
Consumo de potencia	1750 VA ((200..240V), 1400 VA (110..120V)
A x H x F cerrado	452 x 431 x 426 mm
Peso neto	~ 38 kg
Normas	CE

*Dependiendo del material introducido y de la configuración/ajuste del equipo

Productos finales más finos y mayor rendimiento de las muestras

Ejemplos de aplicación

Granulometría final de materiales plásticos (POM o PP) a diferentes velocidades y con diferentes tamices anulares: a 23.000 rpm se alcanza con todos los tamices una granulometría final mayor que a 18.000 rpm. Véanse los resultados con el polioximetileno (POM), en el que con el tamiz anular de 0,12 mm pudo reducirse la granulometría en un 19% más.

Obsérvese igualmente cómo aumenta la tasa de rendimiento máximo en un 16% al emplear un tamiz anular de 0,5 mm a una velocidad de 23.000 rpm, en vez de 18.000 rpm.

Ideal para muestras ligeras y termosensibles

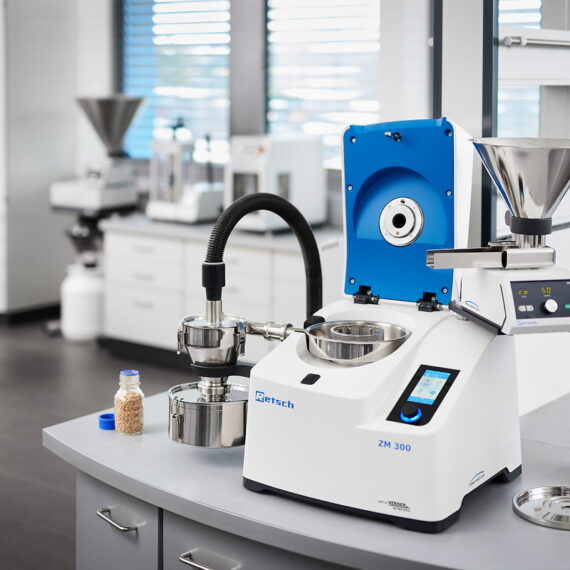

En combinación con la unidad de succión ciclónica, el molino ultracentrífugo ZM 300 es incluso adecuado para moler materiales ligeros y sensibles al calor.

Enfriamiento efectivo de la muestra y las herramientas de molienda
Evacuación optimizada del material fuera de la cámara de molienda
Especialmente apto para grandes volúmenes de muestra
Ciclón equipable con recipientes colectores de 0,25 ml, 3 y 5 litros
Ideal para la molienda criogénica

Evita la generación excesiva de calor y la sobrecarga del motor

La gama de velocidad de 6000 a 23000 rpm permite adaptar el proceso de molienda de forma óptima a los requisitos de la muestra, ya que el tiempo de molienda puede mantenerse lo más corto posible y el aumento de temperatura lo más moderado posible. Un exceso de calor puede tener un efecto negativo en el resultado de la molienda si, por ejemplo, se escapa humedad o componentes volátiles.

El ZM 300 tiene un sensor de temperatura integrado que mide la temperatura de la tapa del recipiente colector cerca del tamiz anular. La temperatura medida se muestra permanentemente en la pantalla del molino. Esto permite al usuario optimizar el proceso de molienda y lograr una mayor reproducibilidad.

llproductnamebb31 | Molino ultracentrífugo ZM 300

Fácil manejo y limpieza

En el molino ultracentrífugo ZM 300 la trituración se realiza por efectos de choque y cizallamiento entre el rotor y el tamiz anular estacionario. El material alimentado pasa por la tolva antirrebote y cae sobre el rotor. Desde allí es proyectado radialmente hacia afuera por la aceleración centrífuga, chocando con los dientes cuneiformes que giran a gran velocidad, los cuales realizan la trituración gruesa. La molienda fina se realiza entre el rotor y el tamiz.

Este proceso en dos etapas hace posible la preparación especialmente cuidadosa y rápida de la muestra. Como el material se queda por muy corto tiempo en la cámara de molienda, las propiedades características de la muestra a determinar no son modificadas. El material triturado es recogido en el recipiente colector que rodea a la cámara de molienda, ciclón o filtro de bolsa de papel.

Molino ultracentrífugo ZM 300

Muestras Típicas

La ZM 300 es adecuada para moler una amplia variedad de materiales:

residuos, grafito, colágeno, medicamentos, fertilizantes, piensos granulados, cereales, especias, caucho, madera, granos de café, huesos, carbón, alimentos, maíz, minerales, papel, partes de plantas, polímeros, recubrimientos en polvo, arroz, semillas, paja, dulces, tabaco, textiles, productos químicos, componentes electrónicos, frutas y verduras deshidratadas, larvas deshidratadas, productos farmacéuticos.


pinturas en polvo	granos de café	escamas de PET	hierbas

Description

Molino ultracentrífugo ZM 300

El estándar para alimentos y piensos

Reducción muy rápida y cuidadosa de la muestra gracias a la integración de dos pasos de trituración en una sola operación
Monitoreo de la temperatura del recipiente colector para un control y reproducibilidad óptimos
Recipiente colector patentado de fácil limpieza que garantiza la recuperación sin pérdidas de material
Cajetín opcional para volúmenes de muestra grandes, hasta 600 ml
Amplio rango de velocidad, de 6.000 a 23.000 rpm
Granulometría final definible mediante tamices anulares con aberturas de 0,08 – 10 mm
Recipientes colectores para volúmenes de 250 ml – 4,5 l
Equipable con alimentador automático y diversos tipos de ciclón
